Afspærringsventilen spiller en vigtig rolle ved afskæring og nedtrapning af mediet i rørledningen. Som en ekstremt vigtig afspærringsventil forsegles iltafspærringsventilen ved at anvende moment på ventilspindlen, og ventilspindlen er i aksial retning. Trykket påføres ventilklappen, så ventilklappens tætningsflade og ventilsædets tætningsflade er tæt fastgjort for at forhindre, at mediet lækker langs afstanden mellem tætningsoverfladerne. Forseglingsparret på iltafspærringsventilen er sammensat af en ventilklapforseglingsoverflade og en ventilsædetætningsoverflade. Ventilspindlen driver ventilklappen for at bevæge sig lodret langs ventilsædets midterlinie. Under åbnings- og lukningsprocessen for iltstopventilen er åbningshøjden lille, strømmen er let at justere, og fremstilling og vedligeholdelse er praktisk, og trykpåføringsområdet er bredt. Fra et strukturelt synspunkt er iltafspærringsventilen enklere end den tidligere, let at fremstille og vedligeholde. Med hensyn til levetid er iltafspærringsventilens tætningsflade ikke let at bære og ridse. Under ventilens åbnings- og lukningsproces glider der ikke nogen relativ mellem ventilskiven og sædets tætningsflade. Derfor er slid og slid på forseglingsoverfladen lille, så det forbedres. Tætningsparets levetid er, at iltafspærringsventilens klaffeslag er lille under den fuldt lukkede proces, og dens højde er mindre end alarmventilens. Ulempen ved iltafspærringsventilen er, at åbnings- og lukningsmomentet er stort, og det er vanskeligt at opnå hurtig åbning og lukning. Fordi strømningspassagen i ventillegemet er relativt kronglet, er væskestrømningsmodstanden stor, og væskekraften går tabt i rørledningen.

Designfunktion +

1. For det nominelle tryk PN≥1.6MPa vedtager DN125 ～ 200 intern bypass-struktur; DN250, 500 vedtager ekstern bypassventilstruktur. Dens formål er at reducere trykforskellen før og efter ventilen for at undgå høj strømningshastighed, høj skuring og forhindre dannelse af høj temperatur og derved sikre en sikker drift af iltrørnetværket og reducere driftsmomentet.

2. Mellemstrømningsretning: PN≥1.6MPa, DN≤100 medium strømmer nedenfra ventilklappen til toppen af ventilklappen (det vil sige lavt indløb og højt output), DN≥125 medium flyder fra ventilklappen til bund (højt indløb og lavt output). Ventilen med DN ≥125 vedtager strømningsretningen for højt medium indløb og lavt medium udløb. På den ene side kræves strukturen af den interne bypassventil, og på den anden side reduceres ventilens lukningskraft kraftigt på grund af medietrykket.

3. Ventilen er udstyret med en sikkerhedsanordning for statisk elektricitet for at undgå gnister på grund af statisk elektricitet.

4. Sammenlignet med almindelige afspærringsventiler vedtager beslagsdelen af oxygenrørledningsafspærringsventilen en helt lukket struktur, og beskyttelsesdækslet på beslaget kan åbnes, når pakningen komprimeres, hvilket spiller en rolle som olie og støvforebyggelse. Og der er åbenlyse olieforbudsmærker.

5. Hovedlegematerialet er rustfrit stål eller kobberlegering med fremragende flammehæmning, tætningsoverfladen er kroppen eller overfladen D802, og de resterende interne dele er lavet af rustfrit stål eller kobberlegering; smøringen af transmissionsdelen er lavet af ikke-brændbart fedt.

6. Alle dele vedtager strenge affedtningsbehandlings- og ydeevnespecifikationer

Designstandard +

· Design: API600 / ASME B16.34 / API602 / BS5352

· Ansigt til ansigt: API6D / ASME16.10 / ISO5752

· Flangeende: ASME B16.5 / ASME B16.47 / EN1092-2 / GOST 12815 / MSS-SP44

· Svejset ende: ANSI B16.11

· Skrueende: ANSI B1.20.1

· Bugsvejseende: ASME B16.25 / ASME B16.25

· Test: API6D, API598

· Brandsikker: API607, API6FA

Teknisk specifikation +

· Størrelse: 1/2 ”~ 64” (DN100 ~ DN1600) ”

· Klasse: 150Lb ~ 2500Lb (PN10, PN16, PN25, PN40, PN64, PN100, PN160, PN250)

· Tilslutning: Dobbelt flange

· Betjening: Snekkegear neum Pneumatisk aktuator

· Anvendelse: Jern- og stålindustri, metallurgi, petrokemisk, kemisk industri

Materiel mulighed +

· Krop: HTB1 、 Aluminium bronze, ASME 1565 C 86500 ass Messing, Monel, Rustfrit stål 、 SS304 、 SS316 osv.

· Kugle: HTB1 、 ASME B564 NO400 、 Aluminium bronze, ASME 1565 C 86500 、 Messing, Monel, Rustfrit stål 、 SS304 、 SS316 osv.

· Stilk: ASTM B 865 NO5500, C63200, F304, F316, SS321

· Sæde: PTFE, RPTFE, MONEL, ASME B564 NO400, C63200, F304, F316

JY41W iltafspærringsventil er en speciel ventil specielt velegnet til iltrørledninger. I henhold til driftsegenskaberne for iltrørledningsnetværket og under hensyntagen til iltmediets brandfarlige og eksplosive egenskaber er designprincipperne sikker og pålidelig drift og overlegen ydeevne og henvises til Ministeriet for Metallurgisk Industri i Kina En særlig lukkeventil designet og produceret til at sikre en sikker drift af iltrørledningsnetværket baseret på bestemmelserne i" Oxygen Safety Regulations" ;. Hovedmaterialet af JY41W / Y ilt dedikeret gennem klapventil er lavet af rustfrit stål eller kobberlegering med fremragende flammehæmning. Tætningsoverfladen er kroppen eller overfladen D802. De resterende interne dele er lavet af rustfrit stål eller kobberlegering; smøringen af transmissionsdelen vedtager ikke-brændbar smøring Fedt og markeret med et indlysende olieforbudsmærke. Strukturen af JY41W / Y ilt dedikeret lige gennemkoblingsventil, beslaget vedtager en fuldt lukket tætning og en statisk fjernelsesanordning, og ventilspindlen er udstyret med en støvhætte. Den specielle lukkeventil til iltrørledninger er tillid til af iltrørnetværket af store og mellemstore stålværker, iltanlæg og petrokemiske anlæg, siden det blev bragt på markedet! Oxygenventiler bruges ofte i fysiske og kemiske eksperimenter. Gasser såsom brint og argon. Disse gasser opbevares generelt i specielle højtryksgasflasker. Under brug reduceres gastrykket til det område, der kræves af eksperimentet gennem trykreduktionsventilen og derefter finjusteres af andre kontrolventiler, så gassen føres ind i brugssystemet. Den mest almindeligt anvendte trykreduktionsventil er ilttryksreduceringsventilen eller iltmåleren for kort. Nogle gasser, såsom nitrogen, luft, argon og andre permanente gasser, kan bruge en iltryksreducerende ventil. Men der er nogle gasser, såsom ammoniak og andre ætsende gasser, som kræver specielle trykreducerende ventiler. Almindeligt tilgængelige på markedet er specielle trykreduktionsventiler til nitrogen, luft, brint, ammoniak, acetylen, propan og damp. Anvendelsen og forholdsreglerne for disse trykreduktionsventiler er grundlæggende de samme som for ilttryksreducerende ventiler. Det skal dog også påpeges, at specielle trykreduktionsventiler generelt ikke anvendes til andre gasser. For at forhindre misbrug anvendes specielle forbindelsesporte mellem nogle specielle trykreduktionsventiler og stålcylindre. For eksempel bruger både brint og propan venstre gevind, også kaldet omvendt gevind, og der skal lægges særlig vægt på, når du installerer.

Populære tags: iltkugleventil, Kina, fabrikanter, fabrik, tilpasset, engros, pris, billig, på lager, til salg, gratis prøve

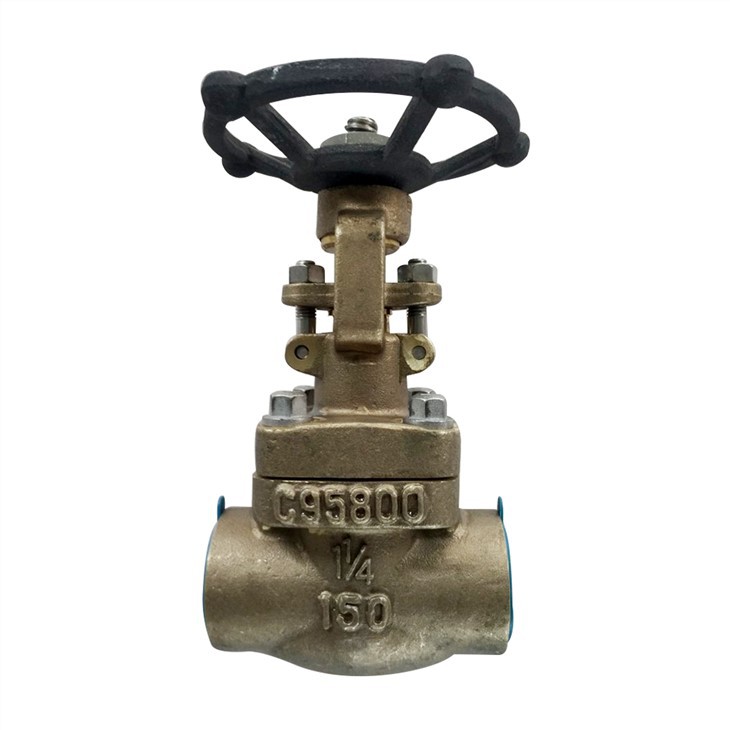

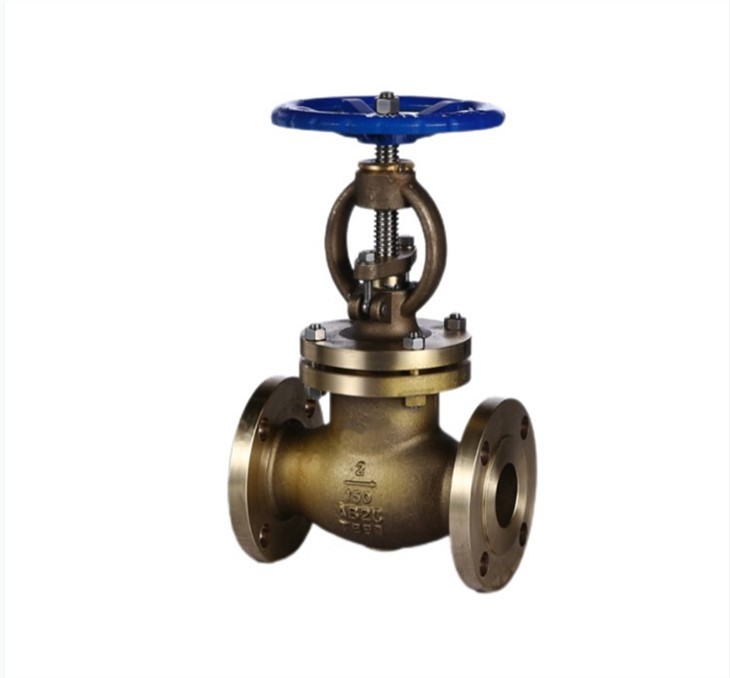

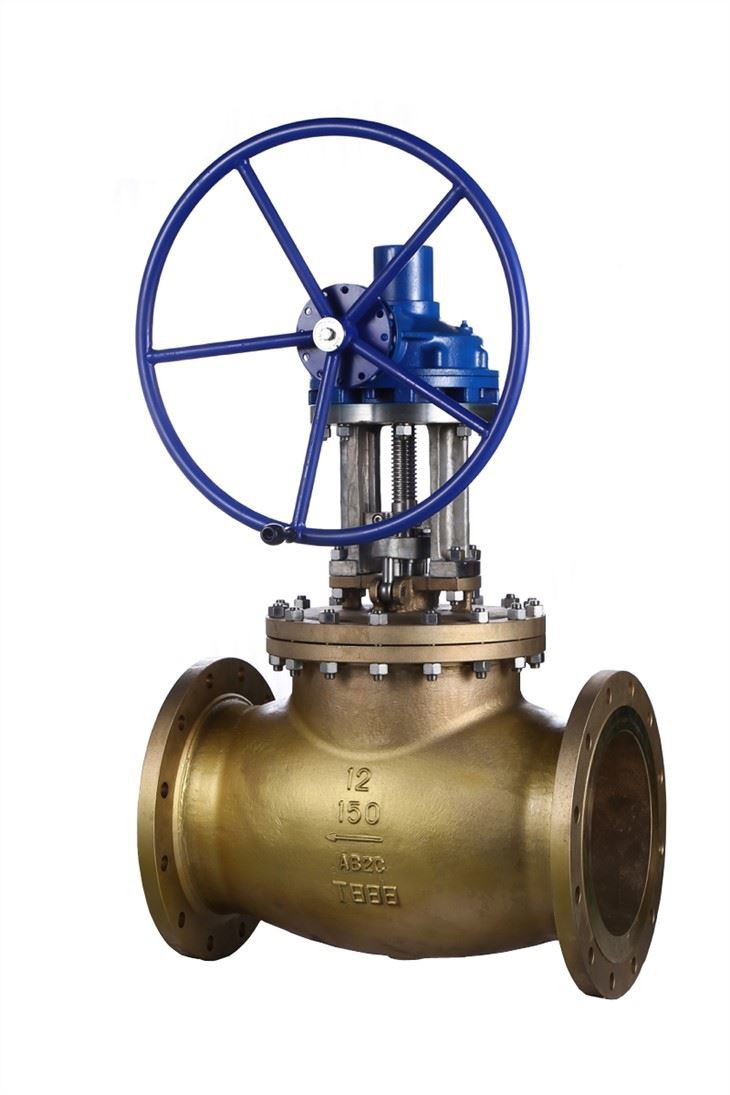

Oxygen Globle Valve
