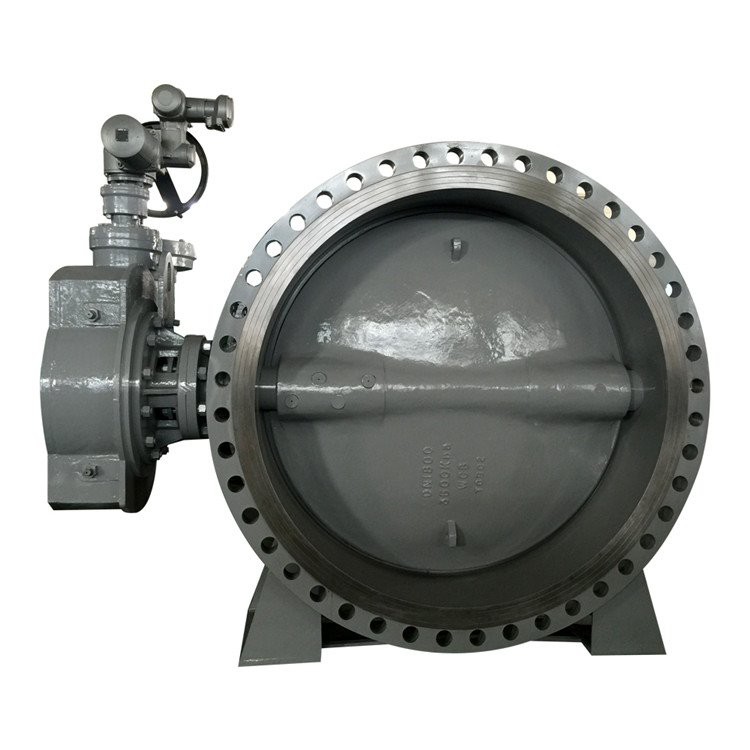

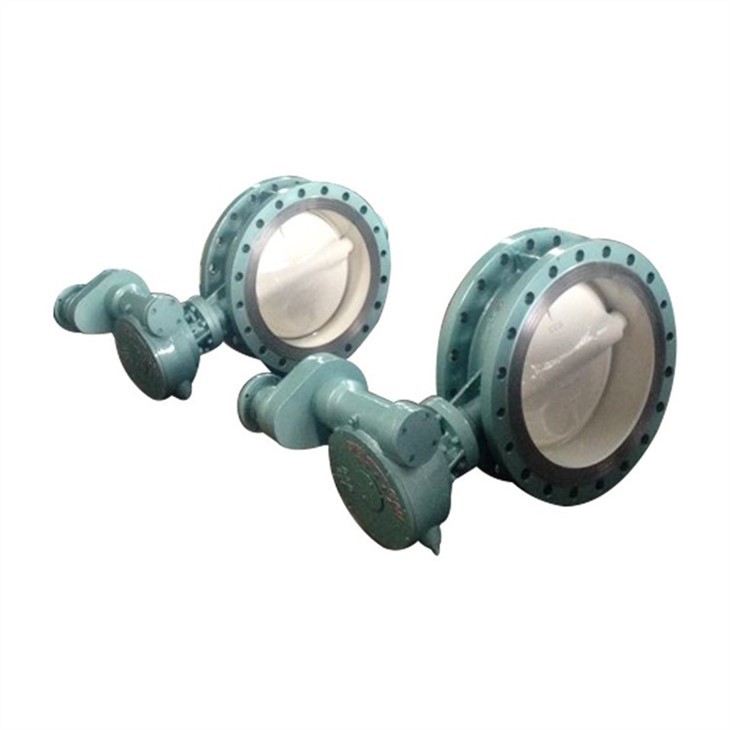

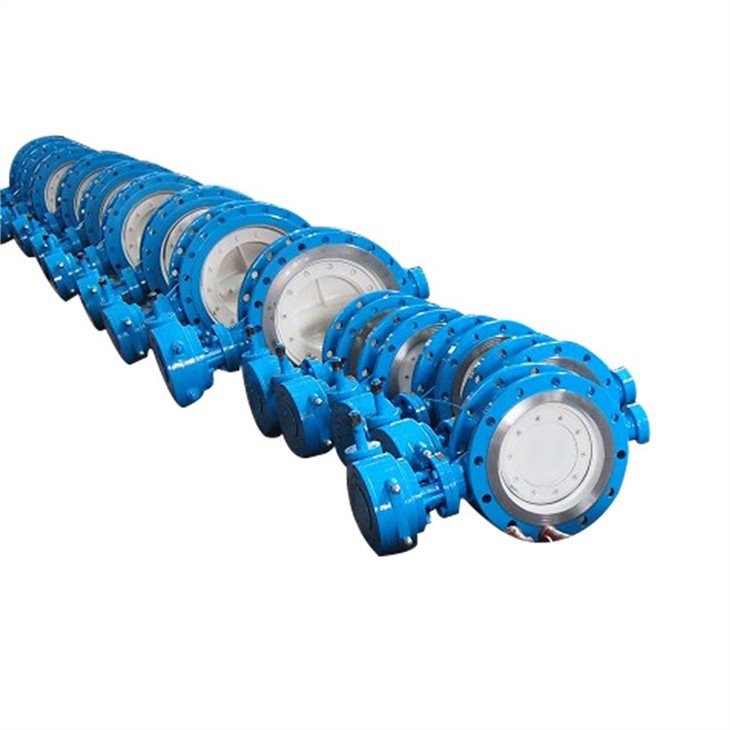

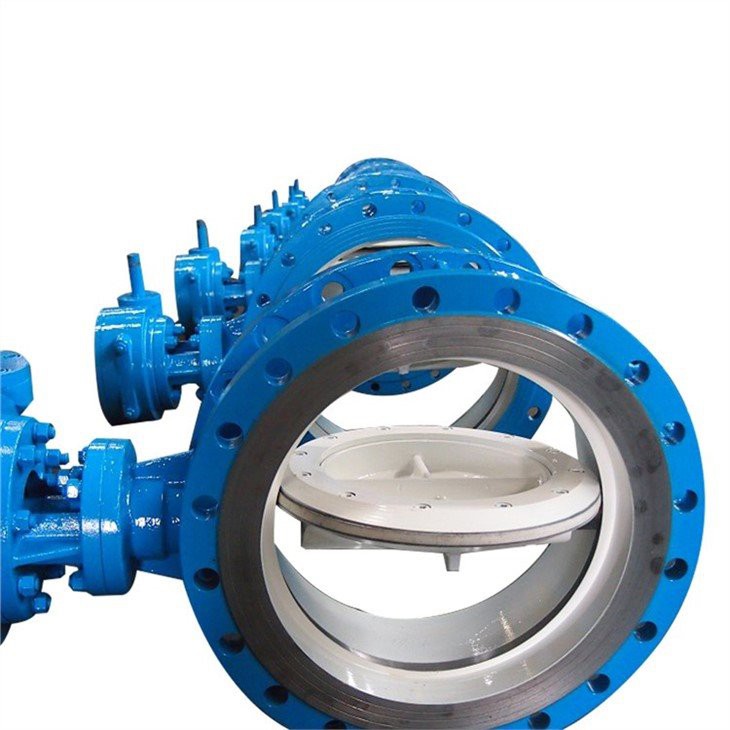

Dens strukturelle træk er, at mens den dobbelte excentriske ventilspindelakselposition er excentrisk, er den koniske akse på sommerfuglepladens forseglingsflade skæv til kroppens cylinderakse, det vil sige efter den tredje excentricitet, forseglingssektionen af sommerfuglpladen er ikke Desuden er det en ægte cirkel, men en ellipse, og forseglingsoverfladens form er derfor asymmetrisk med den ene side tilbøjelig til kroppens midterlinje og den anden side parallelt med legemets midterlinie. Det største træk ved den tredobbelte excentriske EPDM-tætning er, at den fundamentalt ændrer tætningskonstruktionen, positionstætningen, men også torsionsforseglingen, idet den er afhængig af den elastiske deformation af ventilsædet og ventiloverfladens kontaktoverfladetryk for at opnå tætningseffekten. Det har en enkel struktur og nem vedligeholdelse. Nem installation, nul lækage og andre funktioner.

Designfunktion +

1. Sommerfuglpladen vedtager en strømlinet struktur, og den medium strømningsmodstandskoefficient er lille

2. Ventilpladens forseglingsoverflade vedtager EPDM-materiale, som ikke er let at korrodere og har god tætningsevne.

3. Forseglingsstrukturen vedtager tre-excentrisk hård forseglingsstruktur, nemlig: radial excentricitet, aksial excentricitet og vinkel excentricitet. Det reducerer friktion under åbning eller lukning af ventilen, hvilket sikrer, at ventilen åbnes og lukkes fleksibelt, og jo tættere ventilen er lukket, jo strammere er forseglingen. Når ventilen åbnes, frigøres tætningsfladen hurtigt, hvilket reducerer slid og forlænger levetiden.

4. Fordi EPDM er fleksibel, kan den hurtigt løsnes, betjeningsmomentet er lille, og det er mere manuel betjening, fleksibelt, praktisk og energibesparende.

Designstandard +

· Design: API 609

· Ansigt til ansigt: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Flangeende: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Bugsvejseende: ASME B16.25

· Test: API598

· Brandsikker: API607 / API6FA

Teknisk specifikation +

· Størrelse: 2 ”~ 80” (DN50 ~ DN2000)

· Klasse: 150LB / PN6 ~ PN25

· Forbindelse: Dobbelt flange / Butt svejsning / Lug / Wafer

· Betjening: Snekkegear / pneumatisk aktuator / elektrisk aktuator
