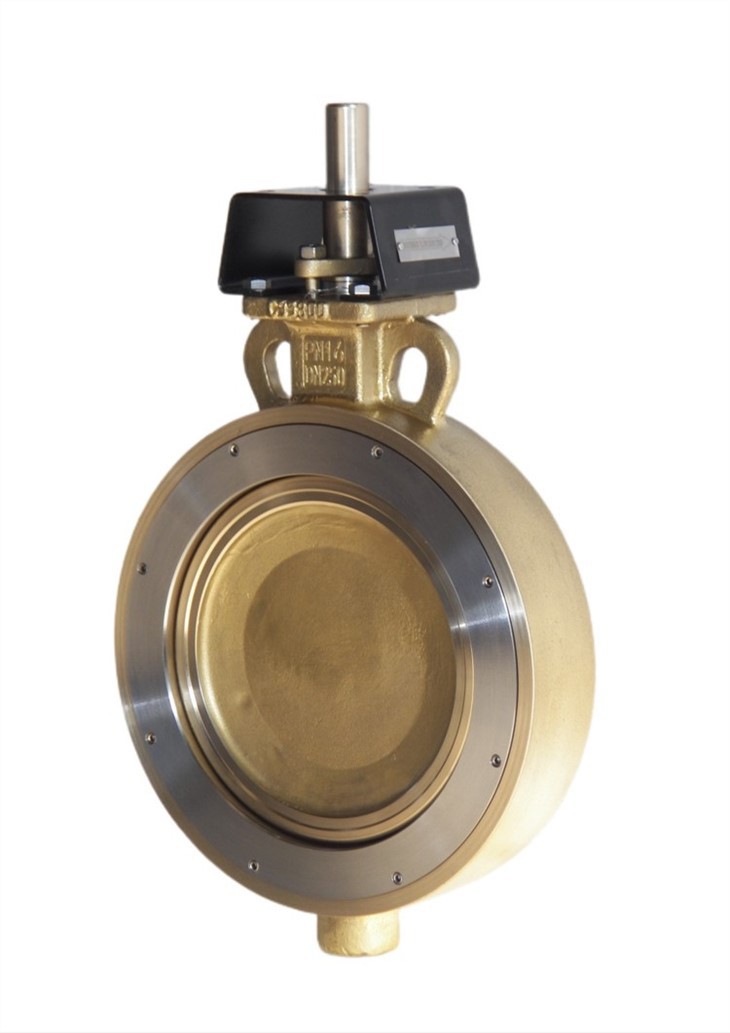

Ilt sommerfugl ventil

Som åbnings- og lukkeanordning på iltrørledningen i den metallurgiske industri har iltventilen mange særligt strenge krav sammenlignet med andre generelle ventiler. Da ilt er et brandfarligt og eksplosivt farligt produkt, skal det være lækagesikkert, antistatisk og gnistsikkert for at undgå ulykker. Med hensyn til struktur er designet: friktionsfri forsegling, hvilket effektivt reducerer slid på tætningsparret, pakningsslitage og øvre tætningsslitage; jordskruer er installeret på sideflangen for at undgå statiske gnister; den udsatte del af ventilstammen skal støvtæt og olietæt. Butterfly ventil har fordelene ved god forsegling ydeevne, let og fleksibel drift, sikkerhed og pålidelighed, og lang levetid.

Designfunktion+

Relevante regler og standarder for udformning af iltventiler

Designet skal være i overensstemmelse med "Flere regulativer for oxygenrørsnetværk i jern- og stålvirksomheder", der blev udstedt af Metallurgiministeriet i 1981, samt "Oxygen and Related Gas Safety Technical Regulations" (GB16912-1997), "Oxygen Station Design Code" (GB50030-91) og andre regler og standarder.

(1) Den maksimale strømningshastighed for ilt i kulstofstålrør bør opfylde standardkravene.

(2) For at undgå brand bør der tilsluttes en del af kobberbaseret legerings- eller rustfri stålrørledning med en længde på mindst 5 gange rørdiameteren og mindst 1,5 m efter iltventilen.

(3) Iltrørledninger bør have så få albuer og bifurcationer som muligt. Oxygenrørledningsbuste med arbejdstryk på over 0,1 MPa skal stemples ind i ventilflanger. Luftstrømmens retning af bifurcationhovedet skal være i en vinkel på 45° til 60° med hovedrørets luftstrømsretning.

(4) I den butt-svejsede konkave-konvekse flange anvendes den røde kobbersvejsningstråd som O-ringforsegling, som er en pålidelig tætningsform for iltflangens flammemodstand.

(5) Iltrørledningen skal have en god elektrisk anordning, jordmodstanden skal være mindre end 10Ω, og modstanden mellem flangerne skal være mindre end 0,03Ω.

(6) Der bør installeres et udluftningsrør for enden af hovedtømningsrørledningen i værkstedet for at lette rensningen og udskiftningen af iltrørledningen. Der skal installeres et filter, før den længere iltledning kommer ind i værkstedsregulerende ventil.

Forholdsregler ved installation af iltventil

(1) Alle dele, der kommer i kontakt med ilt, bør affedtes strengt, og efter affedtning skal der anvendes oliefri tør luft eller nitrogen til at blæse rent.

(2) Der bør anvendes argonbuesvejsning eller lysbuesvejsning til svejsning.

Forholdsregler for iltventildrift

(1) Iltventilen skal åbnes og lukkes langsomt. Operatøren skal stå på siden af ventilen og åbne det hele på én gang.

(2) Det er strengt forbudt at bruge ilt til at blæse rørledningen eller bruge ilt til at teste lækager og tryk.

(3) Driftsbilletsystemet skal gennemføres, og driftsformålet, -metoden og -betingelserne skal forklares og præciseres på forhånd.

(4) Manuelle iltventiler med en diameter på over 70 mm får lov til at fungere, når trykforskellen mellem for- og bagenden af ventilen reduceres til inden for 0,3 MPa.

Forholdsregler for vedligeholdelse af iltventiler

(1) Iltrørledningen bør kontrolleres og vedligeholdes hyppigt, rusten fjernes og males en gang hvert 3.-5.

(2) Sikkerhedsventilen og trykmåleren på rørledningen bør kontrolleres regelmæssigt en gang om året.

(3) Perfekt jordforbindelse.

(4) Inden varmt arbejde skal der foretages udskiftning og udrensning. Når iltindholdet i den blæste gas er 18% til 23%, er det kvalificeret.

(5) Udvælgelsen af ventiler, flanger, pakninger, rør og fittings bør være i overensstemmelse med de relevante forskrifter i "Oxygen and Related Gas Safety Technical Regulations" (GB16912-1997).

(6) Etablere tekniske filer, uddanne drift, eftersyn og vedligeholdelse personale.

Andre sikkerhedsforanstaltninger for iltventiler

(1) Øge bygge-, vedligeholdelses- og driftspersonalets betydning for sikkerheden.

(2) Forbedre ledernes årvågenhed.

(3) Forbedre niveauet for videnskab og teknologi.

(4) Løbende forbedre ilt levering program.

Design Standard+

· Design: API 609·

· Ansigt til ansigt: API609,ISO5752-20,ISO5752-13,DIN F4,EN558

· Flange ende: ASME B16.5,ASME B16.47,DA1092-1,GOST 12815啦 Gost 33259 ,MSS SP44

· Butt-svejsning ende: ASME B16.25

· Test: API598

· Brandsikker: API607,API6FA

Teknisk specifikation+

· Størrelse: 2"~48"

· Klasse: £ 150 ~ £ 900 eller PN6 ~ PN160

· Temperatur: 100°C~280°C~420°C~600°C

· Forbindelse: Dobbelt flange,LUG,WAFER

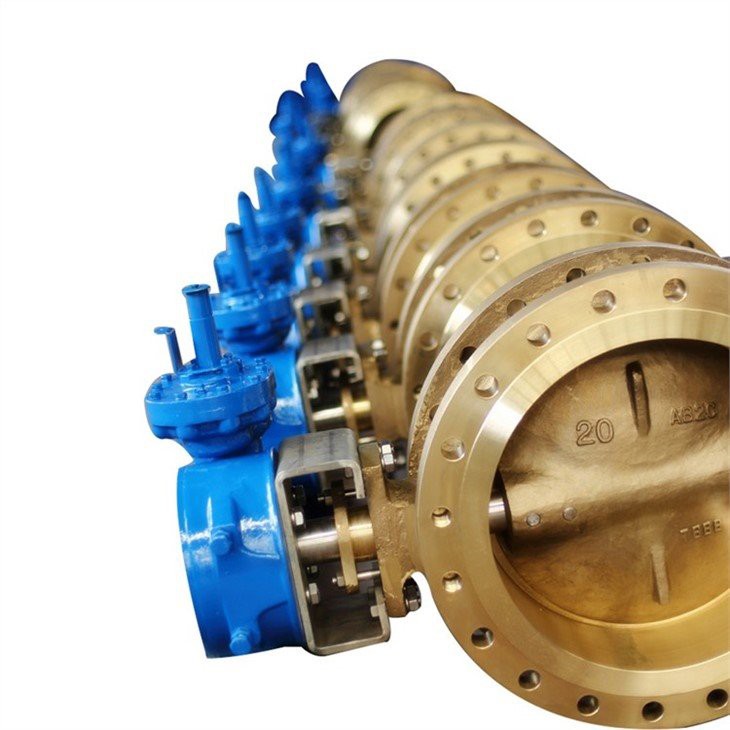

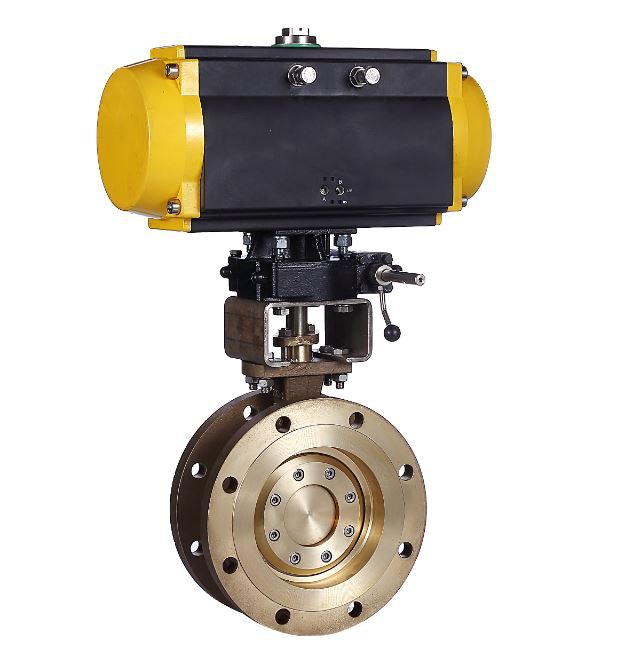

· Operation: Worm Gear, Pneumatisk aktuator

· Anvendelse: Jern- og stålindustrien, metalindustrien, den petrokemiske industri, den kemiske industri

Materialeindstilling+

· Krop: Rustfrit stål,F304,F316,F321,CF8C,Aluminium bronze,Messing,ASTM A494 M-35-1,UNS N24130,M30C,N06625,Monel 400,Monel K500,INCONEL625 osv.

· Disk: Rustfrit stål, SS304, SS316, SS321, CF8C, Aluminium bronze, Messing, Monel 400, INCONEL625, osv.

· Stilk: Monel K500,INCONEL625,C63200,XM-19

Sæde: PTFE,RPTFE,MONEL,ASME B564 NO400,C63200,F304,F316,SS+STL,SS+nitriding
