Metal til metal ventil

1.Generel information

1.1 omfang

Manualen gælder for MF Triple Excentric Butterfly Valve. Aktuatorer og andre dele introduceres kun kort i denne manual. Hvis der er behov for mere detaljerede oplysninger, henvises til den relevante aktuatormanual.

varsel:

En overordnet overvejelse i detaljer er nødvendig ved valg og anvendelse af ventiler under særlige arbejdsforhold. Denne manual introducerer ikke alle mulige omstændigheder ved brug af ventiler på grund af forskellige produkttyper. Hvis du er usikker på, hvordan du bruger ventilen, eller om denne manual er effektiv, så kontakt os for mere information

1.2 ventil struktur

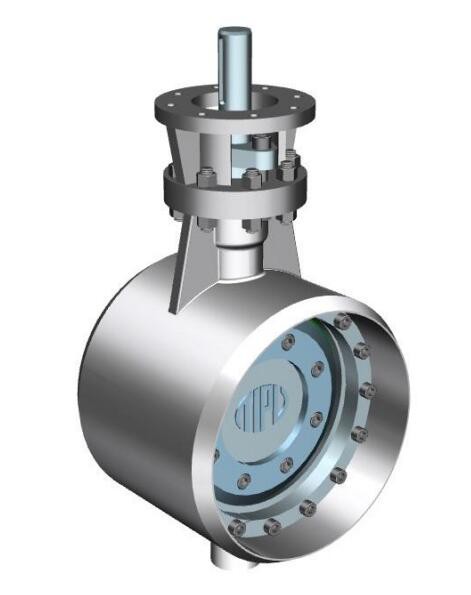

MF-seriens ventil er metal til metal med flydende sæde i to-retningsbestemt forsegling, tredobbelt excentrisk sommerfugleventil. M refererer til fuld metal butterflyventil og F til flydende sæde butterflyventil.

Ventilen, der er lavet af smedet stål A105, kan svejses direkte til rør uden for-opvarmning.

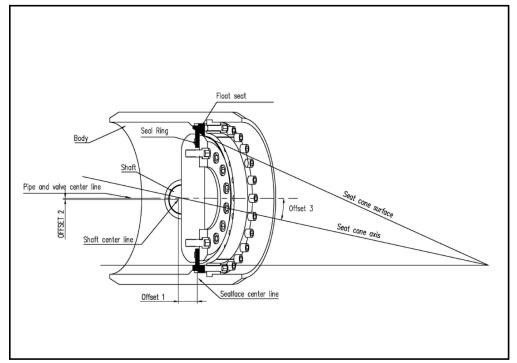

Ventilens flydende sæde udviklede sig fra den tredobbelte excentriske basis. Når der er et modtryk af medium i den lukkede ventil, vil det bevægelige flydende sæde bevæge sig en smule mod skiven for at sikre en tæt pasform mellem sædet og tætningsringen for at opnå nul lækage i modtryk som i positivt sæde.

Sommerfugleskiven og akslen er forbundet med en stift.

Ventilen anvendes normalt til opvarmnings-forsyningsnetværk og damprørnetværk, og spiller hovedsageligt en rolle ved åbning, lukning og regulering.

1.4tekniske specifikationer Tilslutning: BW trykklasse: PN25

temperaturområde: -29 grader plus 425 grader

strømningsretning: både opstrøms og nedstrøms Foreslået installationsretning:

Den store pil peger i hovedtætningsretningen Den lille pil peger i den mindre tætningsretning

1.5 sikkerhedsforanstaltninger Advarsel:

Overskrid ikke begrænsningen af ​​ventilparametre i brug!

Overskridelse af begrænsningen af ​​ventilparametre i brug kan forårsage skade på ventilen og ukontrollerbar trykaflastning, som kan resultere i sikkerhedsulykker.

Advarsel:

Undlad at fjerne eller flytte ventilen under tryk i rørledningen. Fjernelse og flytning af ventilen under tryk kan forårsage ukontrollerbar trykaflastning. Før du fjerner ventilen, skal du fjerne relaterede komponenter i rørledningen for at frigive trykket og tømme mediet. Sørg for, hvilket medium det er i rørledningen i første omgang for at forhindre mennesker og miljø i at forgifte. Sørg for, at intet kommer ind i rørledningen under vedligeholdelse, da det ellers kan forårsage skade på ventilen eller sikkerhedsuheld.

Advarsel:

Bemærk sommerfugleskivens skærebevægelse!

Hold dine hænder, andre kropsdele, værktøj og andre ting væk fra åbne væskepassager. Sørg for, at der ikke er fremmedlegemer i rørledningen. Sommerfugleskiven fungerer som en skæreanordning, når ventilen drives. Sommerfugleskiven kan flytte sig, når ventilen flyttes. Luk eller fjern aktuatoren i ventilreparationen, ellers kan det forårsage skade på ventilen eller sikkerhedsuheld.

Advarsel:

Læg mærke til støjen!

Ventilen kan støje i rørledningen, og støjniveauet er baseret på arbejdsforholdene.

Advarsel:

Bemærk overophedningen af ​​ventilen!

Ventilhuset vil overophedes under brug, når mediet er højtemperaturvand eller højtemperaturdamp. Vær omhyggelig med at forhindre folk i at skolde.

Advarsel:

Lær dens vægt, når du løfter eller pakker ventilen.

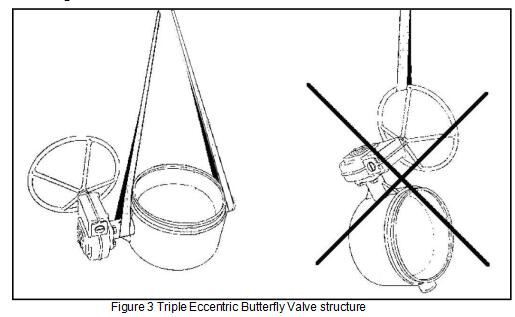

Løft ikke ventilen gennem dens aktuator, positioner, endestop eller rørledning. Løft ventilen gennem dens øre (hvis nogen) eller ved hjælp af reb, der er tæt bundet til ventilhuset (som vist i figur 3). Ellers kan de faldende dele forårsage skade på ventilen eller sikkerhedsuheld.

Varsel:

Drej ikke sommerfugleskiven over 90 grader, da det ellers kan forårsage skade på ventilen. Rotationsvinklen på sommerfugleskiven er designet til at være 0 grader til 90 grader.

Varsel:

Hvis brugerne har brug for tryktestning med denne type ventiler, skal du være opmærksom på tætningsdelene (tætningsringen og sædet). Små partikler i luften eller vandet vil forårsage uoprettelig skade. Den bedste måde at kontrollere små partikler på tætningsdelene er ikke med øjet, men ved at røre ved hænderne.

2.Transport, forsendelse og opbevaring

Undersøg ventilen og relaterede komponenter for at finde mulige resulterende skader under transporten. Ventilen skal opbevares omhyggeligt, helst i et tørt rum før installationen.

Før installationen må du ikke sætte ventilen i installationsposition eller fjerne beskyttelsen i porten.

ventilen skal være lukket under levering og være lukket lidt i lager.

3.Installation

3.1generelle regler Advarsel:

Lær dens vægt, når du løfter eller pakker ventilen. Følg vejen som vist i figur 3.

Fjern beskytteren i porten og kontroller, om ventilen er beskadiget og ren indvendig.

Flyt ikke aktuatoren før installationen, hvis producenten har installeret den før levering.

Forkert installation eller justering af aktuatoren efter flytning kan forårsage skade på ventilen eller lækagen.

Luk ventilen helt, før den svejses til rørledningen. Løft ventilen op på rørledningen som vist i figur 3. Vær omhyggelig med at følge sikkerhedsforanstaltningerne i afsnit 15.

Hvis ventilen svejses til en lodret linje, skal ventilen lukkes og dens overflade dækkes med en vandpude på 50 mm for at forhindre svejsesprøjt og beskadigelse af sædet eller tætningsfladen forårsaget af flux.

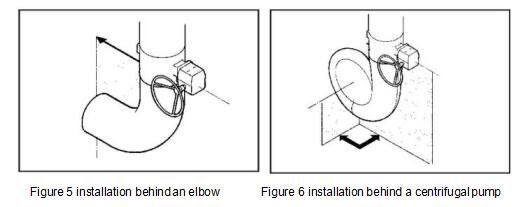

Ventilen kan installeres med akslen i vandret position eller lodret position. Det anbefales at pege hovedforseglingsretningen med den store pil og den mindre forseglingsretning med den lille pil.

Det iltede vand eller luften vil fremskynde korrosionen af ​​udløbet, når ventilen er installeret i et centraliseret varmesystem. For at forhindre korrosionen skal du tømme området bag ventilen og fylde det med ilt-frit varmt vand (som vist i figur 4).

5.Fjernelse og montering af aktuatoren

5.1 advarsel om generelle regler:

lære dens vægt, før du løfter eller pakker ventilen

notice: this section do not include the instruction for pneumatic or motorized actuators. refer to the  instruction for installing gear. see   the confirmation of order for the selection, torque and platform of pneumatic or motorized actuators.

5.2fjern aktuatoren (gear) advarsel:

fjern ikke aktuatoren fra ventilen under tryk på grund af det mulige dynamiske drejningsmoment forårsaget af rørledningen!

varsel:

Bemærk aktuatorens position før afinstallation for at sikre korrekt geninstallation.

aktuatoren er normalt installeret af producenten med alle de begrænsede møtrikker forudindstillet.

1.luk for mediets tryk i rørledningen for at sikre, at ventilen er uden tryk.

2.fjernelse af skruen mellem aktuatoren og tilslutningsstykket.

3.brug korrekt værktøj og løft-enheder til at fjerne aktuatoren.

4.hvis nogen, fjern åget og koblingen.

5.3installation af aktuatoren (turbinen) på ventilen. 1.saml åget og ventilen (hvis nogen).

2.kontroller og sørg for, at ventilen er lukket, før du installerer aktuatoren.

3.Skyl ethvert tilbehør, der kan påvirke installationen, væk fra akslen og nøglerne.

4.Hvis der er behov for en akselbøsning mellem aktuatoren og akslen, skal den installeres på toppen af ​​indgangsakslen.

5. kilegangen på akslen skal være lodret i forhold til overfladen af ​​sommerfugleskiven, når ventilen er lukket.

6. Sørg for, at hullet til aktuatorens udgangsaksel stemmer overens med ventilstammens indgangsende ved brug af aktuatorens hjul.

7.løft aktuatoren støt og kontroller, om aktuatoren er installeret korrekt.

8. størrelsen af ​​den forlængede spindel (hvis nødvendigt) bør diskuteres med ventilproducenten,

6Vedligeholdelse kræver ikke specialværktøj.

7Bestilling af reservedele

følgende oplysninger er nødvendige ved bestilling af reservedele:

ventiltypen, ordrenummeret og serienummeret (stemplet på ventilhuset)

nummeret og navnet på delen på tegningen og dens nødvendige mængde.

disse oplysninger kan hentes fra den tilhørende ventilbestillingsdokumentation.

(en del af materialerne er underlagt den faktiske ordrebekræftelsestegning, mens materialevalget for komponenter i denne manual kun anbefales)
