KUGLEVENTIL DESIGN FUNKTION

Kugleventiler anvendes i vid udstrækning i olieraffinering, kemisk, papirfremstilling, apotek, mad, vandkraft, kommunale, stål og andre industrier. Blandt dem er svovlbestandige seriekugleventiler særligt velegnede til langdistancerørledning til transmission af naturgas med høj korrosion med svovlbrintemedium og mange urenheder.

FULD OG REDUCER BORING

For at imødekomme kundernes forskellige behov leverer vi to serier kugleventiler, fuld boring og reducerede borekugleventiler. Kanalens indvendige diameter på kugleventiler med fuld boring er i overensstemmelse med rørledningens indvendige diameter, hvilket ikke kun kan minimere væskemodstanden, men også lette rørledningsrensningen.

Væskemodstanden af halsede borekugleventiler er meget mindre end for globeventilen med samme kaliber, mens dens vægt er 30% lettere end kugleventiler med samme kaliber. Som følge heraf kan det effektivt reducere både produktionsomkostninger og pris og er relativt udbredt.

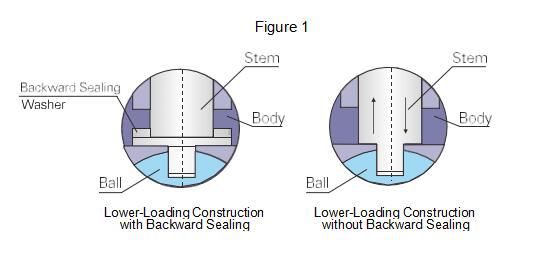

BL. OW - UD BEVIS STAMME

Stammen downloades med sin omvendte tætningsstruktur med tætningspakning.

Kraften af omvendt tætningsstruktur vil stige, mens mellemtrykket i ventilhulrummet øges for at sikre stammens tætningseffekt. I tilfælde af unormal trykforøgelse af ventilhulrummet vil stammen ikke blive påvirket. Flr er designet med korrekt V-formet struktur, som effektivt kan omdanne mellemtrykket inde i ventilhulrummet og låsekraften i den ydre kirtel til stammens tætningskraft (figur 1).

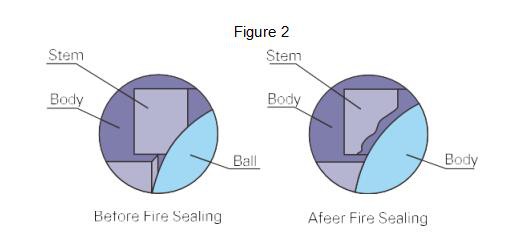

BRANDSIKKER SÆDEFORSEGLING

I henhold til brugerens krav kan kugleventilen designes med brandsikker struktur. I tilfælde af brand, og tætningsringen er beskadiget, kan hver tætningsdel af kugleventilen danne strukturen af metal-til-metal hård tætning, hvilket kan forhindre spredning af både medier og ild (figur 2).

STATISK- BESKYTTENDE KONSTRUKTION

Kugleventilen kunne konstrueres som statisk beskyttende konstruktion efter behov, nemlig montering

ledendefjeder mellem kloden krop og stamme, eller mellem stammen og kroppen. Der efter den statiske fremkaldt under åbningen kunne ventilen ledes til rørledninger og derefter jord gennem den forudindstillede statiske passage for at rydde statisk væk. Designet arbejder for at forhindre antændelse af brændbart medium ved statisk brandpåvirkning for systemets sikkerhed. (Som vist i figur 3)

INTERL OCKING ENHED

For ventiler installeret udendørs,dem, der forhindrer forkert betjening ikke-arbejdere og ventiler, hvoraf ollision af stammen i relativt voldsomme vibrationslejligheder let forårsager forkert drift, kan en låseboring indstilles i helt åben position eller helt lukket position, og en lås kan bruges om nødvendigt med henblik på ot sikkerhedsforsikring (figur 4).

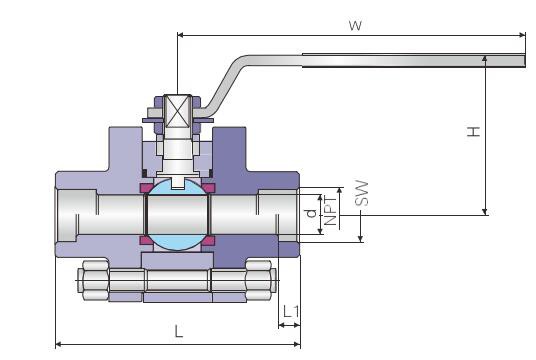

2 STK SMEDET STÅLKUGLEVENTILER 800L . B/1500L ,B

ANSØGNING SPECIFIKATIONER

1. Design og fremstilling i overensstemmelse med BS5351 MSS SP-118

2. Forbindelsesender er i overensstemmelse med:

1). Scoket svejsede ender er i overensstemmelse med ANSI B16.11

2). Skrueenderne er i overensstemmelse medANSI B1.12.1

3). Butt-svejsede ender er i overensstemmelse med ANSI B16.25

3. Test og inspektion i overensstemmelse med API598

4. Materialer er i overensstemmelse med ANSI/ASTM

KLASSIFICERING AF VENTILENS KROPSTRYK

Klasse 800,Max 1920 psig@100 ° F

Klasse 1 500,Max 3600 psig@100 ° F

2 STK SMEDET STÅLKUGLEVENTILER 800LB / 1500LB

ANSØGNING SPECIFIKATIONER

1. Design og fremstilling er i overensstemmelse medBS5351 MSS SP-118 .

2 Forbindelsens ender i overensstemmelse med:

1). Scoket svejsede ender er i overensstemmelse medANSI B16.11

2). Skrueenderne er i overensstemmelse medANSI B1.12. 1

3). Butt-svejsede ender er i overensstemmelse medANSI B16 25

3. Test og inspektion i overensstemmelse med API598

4. Materialer er i overensstemmelse med ASI/ASTM

KLASSIFICERING AF VENTILENS KROPSTRYK

Klasse 800,Max 1920 psig@100 ° F

Klasse 1 500,Max 3600 psig@100 ° F

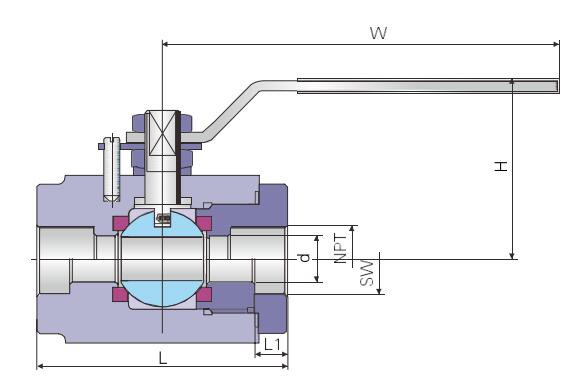

3 STK SMEDETSTEEL KUGLEVENTILER 2500LB

ANSØGNING SPECIFIKATIONER

1. Design og fremstilling i overensstemmelse med BS5351 MSS SP-118

2 Forbindelsens ender i overensstemmelse med:

1). Scoket svejsede ender er i overensstemmelse med ANSI B16.11

2). Skrueenderne er i overensstemmelse med ANSI B1.12. 1

3). Butt-svejsede ender er i overensstemmelse med ANSI B16. 25

3. Test og inspektion i overensstemmelse med API598

4. Materialer er i overensstemmelse med ANSI/ASTM

KLASSIFICERING AF VENTILENS KROPSTRYK

Klasse 2500,Max 6000 psig@100 ° F

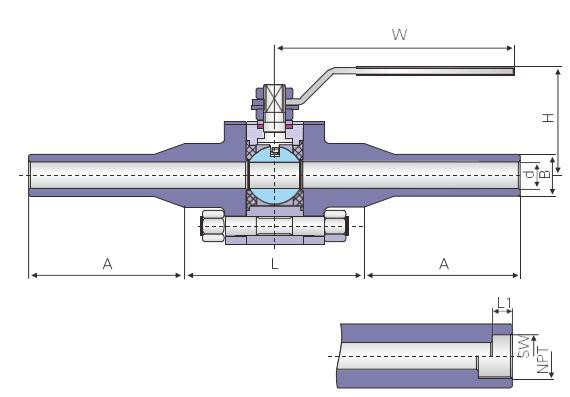

MED 100 MM RØRENDER 3 STK SMEDEDE STÅLKUGLEVENTILER 800LB -1500LB

ANSØGNING SPECIFIKATIONER

1. Design og fremstilling i overensstemmelse medBS5351 MSS SP-118

2 Forbindelsens ender i overensstemmelse med:

1). Scoket svejsede ender er i overensstemmelse medANSI B16. 11

2). Skrueenderne er i overensstemmelse medANSI B1.12.1

3). Butt-svejsede ender er i overensstemmelse medANSI B16. 25

3. Test og inspektion i overensstemmelse med API598

4. Materialer er i overensstemmelse med ASI/ASTM

KLASSIFICERING AF VENTILENS KROPSTRYK

Klasse 800,Max 1 920 psig@ 100 ° F

Klasse 1 500,Max 3600 psig@100 F
