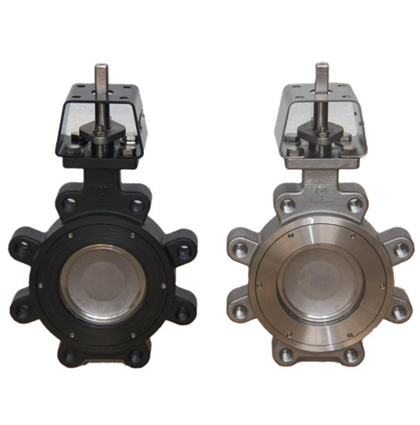

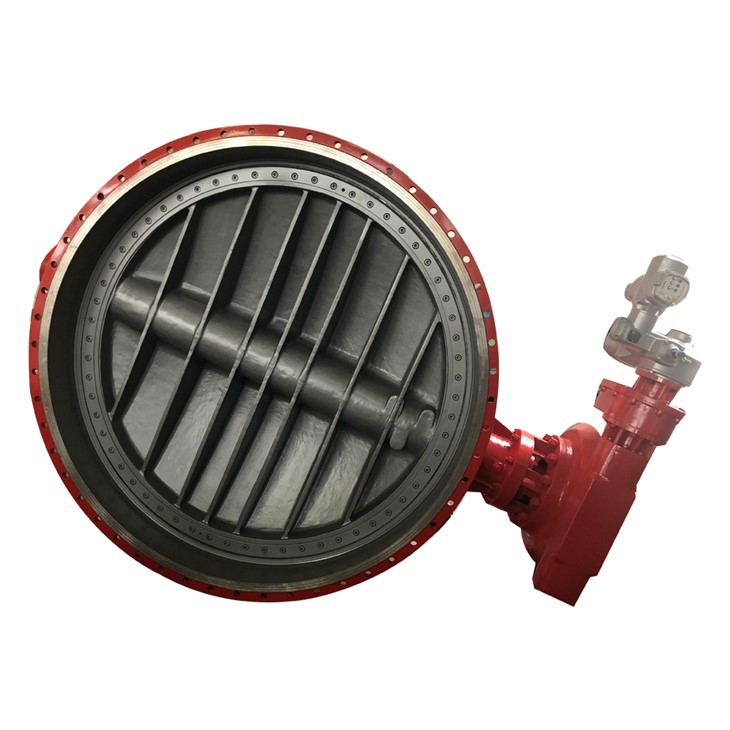

Tredobbelt offset lamineret forsegling sommerfugleventil

Triple Offset Laminated Seal Butterfly Valve er en højtydende ventil, som hovedsageligt bruges til styring af høj temperatur, højt tryk eller stærkt korrosive medier. På grund af dets unikke strukturelle design har den tredobbelte excentriske fler-niveau sommerfugleventil fremragende tætning, flowkontrol og reguleringsydelse, så den er meget udbredt inden for olie, kemisk industri, elektrisk kraft og andre områder.

Hovedegenskaben ved den tredobbelte offset laminerede sommerfugleventil er brugen af ​​excentrisk strukturdesign ved at ændre graden af ​​excentricitet for at opnå kontrol af flowet. Samtidig er der vedtaget en tætningsstruktur på flere niveauer mellem sommerfuglepladen og tætningsringen for at sikre ventilens pålidelighed og tæthed. Derudover er ventilens materiale lavet af højstyrke, korrosionsbestandige materialer, som kan modstå erosion af høj temperatur, højt tryk og korrosive medier og har god holdbarhed.

Når ventilen er i lukket tilstand, får den excentriske vinkel på sommerfuglepladen på den tredobbelte excentriske fler-niveau sommerfugleventil den til at afvige fra midten af ​​ventilspindelen, hvilket reducerer betjeningskraften og friktionen, hvilket er befordrende for åbningen og lukkefunktion af ventilen og øger tætningsydelsen. Når ventilen er åben, reduceres kontaktarealet mellem sommerfuglepladen og sædet, hvilket reducerer væskens strømningsmodstand og energiforbrug.

Der er tre forskellige strukturelle typer af tredobbelt offset lamineret forsegling sommerfugleventil: enkelt excentrisk, dobbelt excentrisk og tredobbelt excentrisk. Blandt dem er den tredobbelte excentriske sommerfugleventil den seneste ventilstruktur, og dens ydre ringexcentricitet af sommerfuglpladen, skrå excentricitet i den indre ring og afvigelse i centralaksen er alle manifestationer af dens excentricitet. Sammenlignet med dobbelte excentriske og enkelte excentriske sommerfugleventiler tilbyder tredobbelte excentriske sommerfugleventiler overlegen ydeevne med hensyn til væskekontrol og tæthed.

Kort sagt, Triple Offset Laminated Seal Butterfly Valve er en højtydende ventil med omfattende funktioner og fremragende ydeevne, dens specielle excentriske design og multi-level tætningsstruktur giver en pålidelig garanti for kontrol og flowregulering af forskellige medier og er velegnet til gas, væske og dampmedium i ledevæsken, som er en uundværlig nøgleanordning i moderne industriproduktion.

1. Rimeligt design og kompakt struktur: Triple Offset Laminated Seal Butterfly Valve vedtager det excentriske akselstrukturdesign, som får ventilhuset og ventilskiven til at arbejde tæt sammen med enkel struktur, rimeligt design og god tætningseffekt.

2. Fleksibel betjening og præcis kontrol: Den tredobbelte forskudte laminerede forseglings butterflyventil kan styres med håndhjul, elektriske, pneumatiske og andre metoder, med høj kontrolnøjagtighed og fleksibel drift, hvilket er praktisk til automatisk kontrol.

3. Fremragende droslingsydeevne og lav lækagehastighed: Den tredobbelte offset laminerede forsegling sommerfugleventil vedtager en fler-niveau struktur, som kan opnå bedre drosling ydeevne, og kan tilpasse sig højt tryk, høj temperatur, stort flow og andre arbejdsforhold, mens dens lækagehastigheden er lav, hvilket er let at vedligeholde og vedligeholde.

◆ Design: API 609

◆ Ansigt til ansigt: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

◆ Flangeende: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

◆ Stumsvejseende: ASME B16.25

◆ Test: API598

◆ Brandsikker: API607 / API6FA

◆ Størrelse: 2"~104"(DN50~DN2600)

◆ Klasse: 150LB ~ 600LB / PN6 ~ PN100

◆ Tilslutning: Dobbeltflange / Stumsvejsning / Lug / Wafer

◆ Drift: Snekkegear / Pneumatisk aktuator / Elektrisk aktuator

◆ Temperatur:-100~400 grader

◆ Anvendelse: Direkte opvarmning / Jern- og stålsmeltning / Cirkulerende kølevand / Kraftværker

◆ Krop og skive: Kulstofstål (WCB, LCB)

◆ Rustfrit stål (CF8,CF8M,CF3,CF3M) /

◆ Duplex rustfrit stål (4A, 5A, 6A) /

◆ Hastelloy-legering(N-12MV,CW-12MW,CW-2M) /

◆ Inconel legering(CY-40,CW-6MC) /

◆ Monel legering(M35-1) /

◆ Aluminium bronzelegering (C95400, C95500, C95800, AB2C)

◆ Frempind: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

◆ Diskforsegling: Lamineret forsegling(SS316+grafit,SS316+PTFE,SS316+RPTFE)

◆ Kropstætning: SS316+grafit / SS316+PTFE / SS31083+Graphite / SS30180+PTFE / Inconel+Graphit / Inconel + PTFE

◆ Kropssæde: A105+ SS316 / F304+ Nitrering / F316+STL / F53+STL / Inconel
