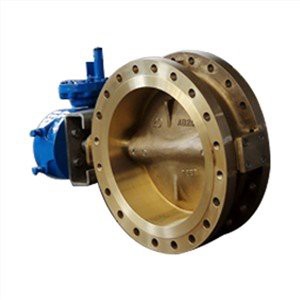

Lotoke Titaniuml Alloy Butterfly Valve Teknisk manual

Titanium equipment is often used in severe corrosive environments encountered in the chemical processing industries.Titanium has been considered an exotic "wonder metal" by many. This was particularly true in reference to castings.However, increasing demands and rapidly advancing technology have permitted titanium castings to be commercially available at an economical cost. The combination of its cost, strength, corrosion resistance, and service life in very demanding corrosive environments suggest its selection in applications where titanium castings have never been considered in the past.

Titanium støbegods kan bearbejdes lige så let som rustfrit stål ved at følge veletablerede praksis og procedurer. Titanium er mindre tilbøjeligt til at hærde end austenitisk rustfrit stål, men har lav varmeledningsevne, hvilket resulterer i højere temperaturer på værktøjets skærkant. Værktøjets levetid er derfor relativt kort. Grundlæggende viden og forståelse for bearbejdningsprocedurer kombineret med lidt øvelse vil give tilfredsstillende resultater. Man skal sørge for at minimere meget fine spåner, da de er pyrofore (dvs. kan spontant antændes i nærvær af luft).

Anyone capable of welding stainless steels can weld titanium as long as certain precautions are observed. These include: an inert gas welding process; protection from the atmosphere; and non-coated electrodes. Titanium, being a reactive metal, has an extremely high affinity for oxygen and nitrogen (it acts as a blotter for these elements) and absorption of even small quantities of these elements will embrittle a weld severely. Though titanium is easily welded, the "secret" of welding is cleanliness and ingenuity exercised in protecting the weldment from the atmosphere. A guide to indicate the acceptability of a titanium weldment is its color. A silvery appearance is indicative of a well protected, ductile weldment; a straw or light yellow through light blue color signals a slight amount of contamination, but normally an insufficient quantity to be damaging; and a dark blue through purple or the formation of a white powdery substance indicates contamination to the extent of serious embrittlement.

CP titanium kan let svejses ved hjælp af GTAW (gas wolfram buesvejsning) eller TIG (wolfram inert gas) processer, hvis tilstrækkelig afskærmning er tilvejebragt ved hjælp af ren inert gas (argon eller helium). Det anbefales at bruge et slæbeskjold. Titanium skal være fri for olie, fedt eller anden forurening før svejsning. Forvarmning eller eftervarme-er ikke påkrævet. Friktionssvejsning, lasersvejsning, modstandssvejsning, plasmabuesvejsning, elektronstrålesvejsning og diffusionsbinding kan også anvendes.

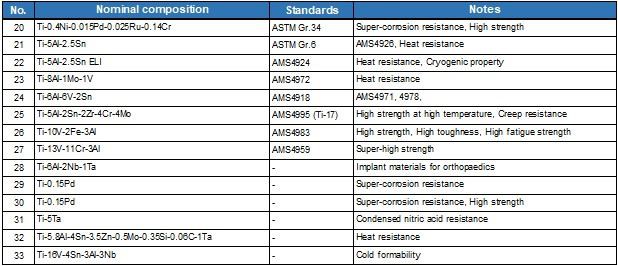

Kommercielt rent titanium har en trækstyrke fra 275 til 590 MPa, og denne styrke styres primært gennem iltindhold og jernindhold. Jo højere ilt- og jernindhold, jo højere styrke. Vi producerer i øjeblikket forskellige titanlegeringer fra Ti-3A1-2.5V med en trækstyrke på 620 MPa, til Ti-15Mo-5Zr-3AI ​​med en trækstyrke på 1250 MPa.

(Tensile strengths listed above are TIPBV's specified minimum values.)Fig.1 shows the tensile strength and yield strength of commercially pure titanium and various titanium alloys and Table 1 shows the tensile characteristics of commercially pure titanium and representative titanium alloys. The specific strength of titanium alloy is superior to other metallic materials in the temperature range up to 600ûC. (Fig. 2)

Commercially pure titanium is stable for use in the temperature range up to approximately 300ûC due to its specific strength, creep resistance, and other properties. On the other hand, titanium alloys exhibit high strength in the temperature range up to approximately 500ûC. (Fig. 3)

Hverken kommercielt rent titanium eller titanlegeringer bliver skøre selv ved ekstremt lave temperaturer. Især kommercielt rent titanium og Ti-5A1-2.5Sn EL1 kan bruges selv ved 4,2 K (-269 grader). (Fig. 4)

Træthedsstyrken (107 cyklusser) svarer nogenlunde til 50 procent af trækstyrken, og svejsning forårsager ikke et væsentligt fald i udmattelsesstyrken. (Fig. 5 og 6) Derudover udviser både kommercielt rent titanium og titanlegeringer, selv i havvand, næsten ingen nedgang i udmattelsesstyrke.

Brudsejheden af ​​titanlegeringer spænder fra 28 til 108MPa.m1/2 og er i negativ korrelation med trækstyrken. Brudsejhed er afhængig af mikrostruktur, og derfor er brudsejheden højere i materialer med nåleformede strukturer.

Titanium dannes let ved stuetemperatur ved hjælp af teknikker og udstyr, der er egnet til stål. Når korrekte parametre er etableret, er tolerancer svarende til dem, der kan opnås med rustfrit stål, mulige med titanium og dets legeringer. Tre faktorer gør dannelsen af ​​titanium noget anderledes end dannelsen af ​​andre metaller.

1. Duktiliteten ved stuetemperatur af titan, målt ved ensartet forlængelse, kan være mindre end for andre almindelige strukturelle metaller. Dette betyder, at titanium kan kræve mere generøse bøjningsradier og har lavere strækformbarhed.

2. Elasticitetsmodulet for titanium er omkring halvdelen af ​​stålets. Dette forårsager betydelig tilbagespring efter dannelse af titanium, som der skal kompenseres for.

3. Titaniums gnidningstendens er større end rustfrit ståls. Dette kræver nøje opmærksomhed på smøring i enhver formningsoperation, hvor titanium er i kontakt (især bevægelig kontakt) med metalmatricer eller andet formningsudstyr.

De forskellige kvaliteter af ATI ulegeret titanium udviser forskelle i formbarhed. Graderne 1, 11 og 17 titanium, som er de blødeste og mest duktile kvaliteter, udviser den største formbarhed. De lidt større styrker af Grade 2, 7 og 16 titanium er stadig ret formbare, men mindre end Grade 1, 11 eller 17. Den højere styrke af Grade 4 titanium gør det til den mindst formbare af CP titanlegeringerne.

Normalt er titaniumoverflader acceptable til formningsoperationer som modtaget fra møllen. Fugler og andre overflademærker, der opstår under håndtering, skal fjernes ved slibning. For at forhindre revnedannelser i kanten, skal gratede og skarpe kanter files glatte før formning.

Generel korrosion

Titanium har fremragende modstandsdygtighed over for korrosion i en lang række miljøer, herunder havvand, saltlage, uorganiske salte, blegemidler, vådt klor, alkaliske opløsninger, oxiderende syrer og organiske syrer. Titanium er uforeneligt med fluorider, stærke reducerende syrer, meget stærke kaustiske opløsninger og vandfrit klor. På grund af dets brændbarhed er titanium korrosions-resistent titanium ikke egnet til ren iltservice. Titan frigiver ingen giftige ioner i vandige opløsninger, hvilket hjælper med at forhindre forurening.

Spaltekorrosion

Titanium har fremragende modstandsdygtighed over for spaltekorrosion i saltopløsninger og overgår generelt rustfrit stål. Ulegeret CP-titanium (kvalitet 1, 2, 3 og 4) lider typisk ikke af sprækkekorrosion ved temperaturer under 80 grader (175 grader F) ved nogen pH-værdi. Palladiumlegeret CP-titanium (kvalitet 7, 11, 16 og 17) er mere modstandsdygtige og lider typisk ikke af sprækkekorrosion ved temperaturer under 250 grader (480 grader F) ved pH større end 1.

Mikrobiologisk påvirket korrosion (MIC)

Titan ser ud til at være immun over for MIC. De lider af biofouling, men dette kan kontrolleres ved chlorering (som ikke forringer titanium).

Galvanisk korrosion

Selvom det er et reaktivt metal, udviser titanium typisk ædel adfærd på grund af den ekstreme stabilitet af den passive film, som dannes på dens overflade. Den fungerer således som katoden, når den er koblet sammen med andre metaller. Titan påvirkes ikke af galvanisk korrosion, men kan accelerere korrosion af andre metaller.

Spændingskorrosionsrevner

Titanium har fremragende modstandsdygtighed over for spændingskorrosionsrevner i varme kloridsaltopløsninger.

Erosion Korrosion

Titanium udviser fremragende modstand mod strømning-induceret og erosionskorrosion ved hastigheder på over 40 m/sek.

Brintskørhed

Titanium er modtageligt for brintskørhed under nogle omstændigheder. Dette er generelt et mindre problem for titanlegeringerne af lav- styrke grad 1 og grad 2 end for titanlegeringer med højere styrke. Absorption af brint af titanium sker normalt, når temperaturen er over 80 grader (175 grader F), og titanium er galvanisk koblet til et aktivt metal eller en påtrykt strøm, eller pH er mindre end 3 eller større end 12.

Ansøgninger til korrosionsbestandighed bruger normalt CP-Ti (ASTMGrades 1, 2, 3, 4), som er gode korrosionsbestandige, men materialer med lav styrke. Disse bruges i tanke, varmevekslere, reaktorbeholdere osv. til hhv. kemiske-behandlings-, afsaltnings- og elproduktionsanlæg. Til nogle korrosionsanvendelser anvendes ASTM Grade 7, 8 og 11. Inden for medicin bruges klasse 2 normalt til applikationer med lav-styrke, hvorimod klasse 5 (Ti-6Al-4V) normalt bruges i applikationer, der kræver højere styrke.

Anvendelser til høj-styrkeydelse anvender titanlegeringer med høj-styrke, såsom Ti-6Al-4V, Ti-8Al-1Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-6Al- 6V-2Sn, Ti-10V-2Fe-3Al, blandt andre, men Ti-6Al-4V legeringen er unik, fordi den kombinerer et sæt interessante egenskaber, god bearbejdelighed og produktionserfaring og høj kommerciel tilgængelighed. Derfor blev denne legering konverteret ind i den standard, som andre legeringer skal sammenlignes med, når man vælger titanlegeringer til specifikke anvendelser.

Varmeoverførsel

En stor industriel anvendelse for titanium er i varmeoverførselsanvendelser, hvor kølemediet er havvand, brakvand eller forurenet vand. Titaniumkondensatorer, skal- og rørvarmevekslere og plade- og rammevarmevekslere bruges i vid udstrækning i kraftværker, raffinaderier, klimaanlæg, kemiske anlæg, offshore-platforme, overfladeskibe og ubåde.

Millioner af fod svejste titaniumrør er i kraftværkskondensatordrift, og der har ikke været rapporteret fejl på grund af korrosion på kølevandssiden.

DSA-Dimensionale stabile anoder

De unikke elektrokemiske egenskaber af titanium DSA gør den til den mest energieffektive enhed til produktion af klor, chlorat og hypoklorit.

Afsaltning

Dets fremragende modstandsdygtighed over for korrosion, erosion og høje kondenseringseffektivitet gør titanium til det omkostningseffektive og pålidelige materiale til kritiske segmenter af afsaltningsanlæg. Øget brug af meget tyndvæggede svejsede rør gør titanium konkurrencedygtigt med kobber-nikkel.

Udvinding og elektro-vinding af metaller

Hydrometallurgisk udvinding af metaller fra malme i titaniumreaktorer er et miljøvenligt alternativ til smelteprocesser. Forlænget levetid, øget energieffektivitet og større produktrenhed er faktorer, der fremmer brugen af ​​titaniumelektroder til elektro-vinding og elektro-raffinering af metaller som kobber, guld, mangan og mangandioxid.

Medicinsk

Titan er meget udbredt til implantater, kirurgisk udstyr, pacemakeretuier og centrifuger. Titanium er det mest biokompatible af alle metaller på grund af dets modstandsdygtighed over for angreb fra kropsvæsker, dets høje styrke og dets lave modul.

Kulbrintebehandling

Behovet for længere levetid for udstyret, kombineret med krav om mindre nedetid og vedligeholdelse, favoriserer brugen af ​​titanium i varmevekslere, fartøjer, søjler og rørsystemer i raffinaderier, LNG-anlæg og offshore-platforme. Titanium er immun over for generelle angreb og spændingskorrosion fra kulbrinter, svovlbrinte, saltlage og kuldioxid.

Marine applikationer

På grund af høj sejhed, høj styrke og enestående erosions-/korrosionsbestandighed bliver titanium i øjeblikket brugt til undersøiske kugleventiler, brandpumper, varmevekslere, støbegods, skrogmateriale til dybhavsundervandsfartøjer, vandstrålefremdrivningssystemer, køle- og rørsystemer ombord.

Kemisk forarbejdning

Titaniumbeholdere, varmevekslere, tanke, omrørere, kølere og rørsystemer bruges til forarbejdning af aggressive forbindelser, såsom salpetersyre, organiske syrer, klordioxid, hæmmede reducerende syrer og svovlbrinte.

Strukturelle/arkitektoniske applikationer

Titanium's use as an architectural material is rapidly gaining worldwide acceptance. Its corrosion resistance, light weight, strength, durability, soft metallic appearance, and almost unlimited life span give titanium a cost-effective edge over other materials. Typical areas include roofs, ceilings, exterior wall panels, sculptures and monuments.

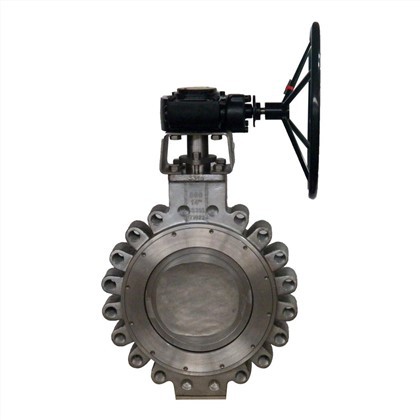

Butterfly Valve Standard Produktionsområde
	ANSI klasse 150	ANSI klasse 300	ANSI klasse 600
Bedømmelse-Psi	285	740	1440
Bedømmelse-Bøjle	20	50	100
Størrelse-Tommer	2-60	2-48	2-24
Størrelse-mm	DN50-DN1500	DN50-DN1200	DN50-DN600
TEST Testning	API 598
Ansigt til ansigt-specifikation	ANSI B16.10 / API 609 / MSS-SP-68 / ISO 5752
Specifikationer for endeflange	ASME B16.5: Klasse 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40
Forbindelse	Wafer, Lugged, Dobbeltflanget
Actuaror-Manual	Håndtag, snekkegear operatør
Aktuator-Automatisk	Elmotor, pneumatisk dobbeltvirkende, pneumatisk fjederretur
