Produktbeskrivelse

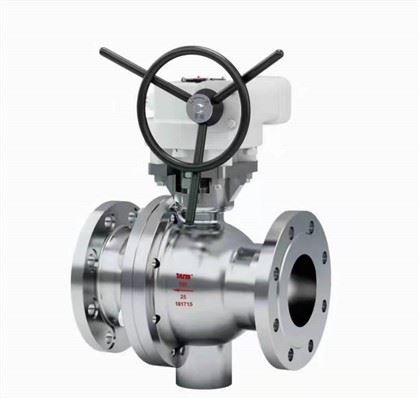

Newlotoke Trunnion kugleventiler er meget udbredte ventiler til at kontrollere flow og tryk. De bruges almindeligvis i rørsystemer, der transporterer væsker eller gasser. Den største fordel ved kugleventiler er, at de kan åbnes og lukkes hurtigt, hvilket gør dem meget nyttige til at reagere på nødsituationer.

Faste kugleventiler er sammensat af kugler, spindler og ventilhuse. Kuglen er normalt kugleformet eller halvkugleformet, og stilken er fastgjort oven på kuglen. Når stilken roterer, roterer kuglen med den og styrer flowet i røret.

Der findes mange typer faste kugleventiler, herunder envejskugleventiler, trevejskugleventiler, firevejskugleventiler osv. Blandt dem tillader envejskugleventiler kun væske at strømme i én retning, mens tre- vejkugleventiler og fire-vejs kugleventiler kan bruges til at aflede og blande væskeflow.

Fordelen ved faste kugleventiler er, at der ikke er ekstra forbindelsespunkter mellem spindlen og kuglen, så der er få luftlækager eller udvaskning under drift. Kuglerne er normalt lavet af slidstærke forstærkede materialer, som har god korrosionsbestandighed og slidstyrke.

Faste kugleventiler er meget udbredt i forskellige industrielle og civile rørledninger, såsom elektrisk kraft, petrokemi, papirfremstilling, kemikalier, vandbeskyttelse og andre områder. Ved vandbehandling bruges kugleventiler ofte til at kontrollere flow og tryk for at understøtte vanding af landbrugsjord, byvandsforsyning og underjordisk dræning.

Generelt, som en almindelig ventiltype, har fast kugleventil fordelene ved enkel struktur, bekvem brug og holdbarhed og har en bred vifte af applikationer.

Design Standard plus

◆ Design: API 6D / API608 / BS 5351

◆ Ansigt til ansigt: API6D / ASME16.10

◆ Flangeende: ASME B16.5 / ASME B16.47

◆ Stumsvejseende: ASME B16.25

◆ Test: API6D / API598

◆ Brandsikker: API607/API6FA

Teknisk specifikation plus

◆ Størrelse: 1/2"~32"

◆ Klasse: 150Lb~2500Lb

◆ Tilslutning: Dobbelt flange / stødsvejsning

◆ Drift: Snekkegear / Pneumatisk aktuator / Elektrisk aktuator

◆ Temperatur: Blødt sæde-60 grad til plus 180 grader, metalsæde-196 grad til plus 550 grader

◆ Anvendelse: Petroleumsraffinering / Kemisk / Kulkemisk industri / Kritiske forhold ved høj eller lav temperatur

Materiale Mulighed plus

◆ Krop: Kulstofstål (WCB,LCB,WC6,WC9,C5,A105,LF2) /

◆ Rustfrit stål (CF8,CF8M,CF3,CF3M,F304,F316,F304L,F316L) /

◆ Duplex rustfrit stål (4A, 5A, 6A, F51, F53)

◆ Kugle: A105 / F6A / F304 / F316 / F53

◆ Stilk: F6A / F304 / 17-4PH / F53

◆ Metalsæde: Overfladespray: STL overflade / Ni60 / Ni55 / Wolfram-carbid / Chromcarbid

Designfunktion

◆ Det vedtager cylindrisk fjeder eller bølgefjeder forspændt bevægelig metalventilsædestruktur, rimelig tætningsforspændingskraftdesign, fleksibel lukning og åbning, hvilket effektivt sikrer tætningens pålidelighed.

◆ Ventilspindelen med en speciel strukturanordning sikrer ikke kun, at fyldmaterialet lækker, men forhindrer også ventilspindlen i at komme ud.

◆ I henhold til brugernes behov kan den designes til at tilpasse sig strukturen af støv (herunder faste partikler), gylle og andre medier, så kugleventilen har bedre slidstyrke og høj temperaturbestandighed.

◆ Den har brandsikker og antistatisk funktion.

◆ Kugleventilens struktur skal anvendes i overensstemmelse med den specificerede strømningsretning.
